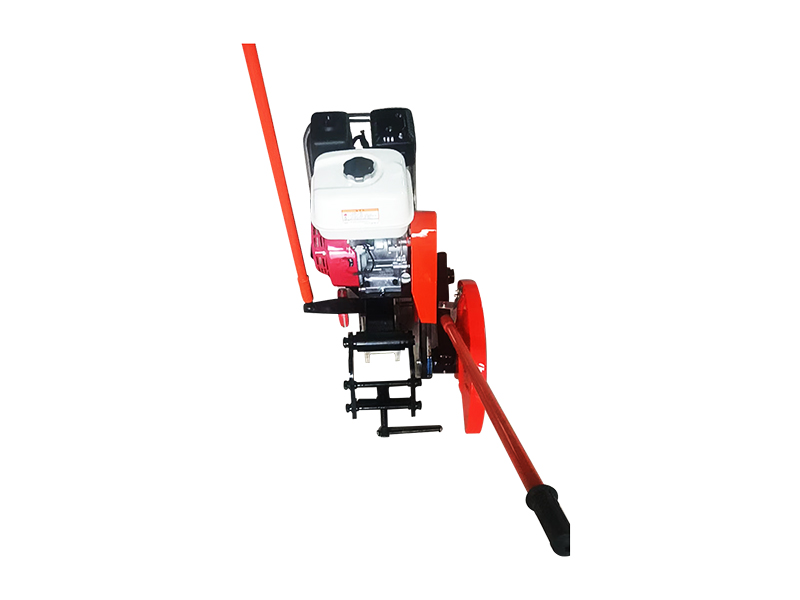

本內燃切軌機是一種輕便效率切軌機。它以本田四沖程汽油機為動力，起動輕快，運轉穩定，低耗耐用，噪音低，振動小。它結構精巧，裝卸快捷，卡軌牢固，體積小，重量輕，操作方便，切口質量好，砂輪利用率高，可軌行和陸行移動。適用 43~75kg/m 各型鋼軌切割作業。
一、主要技術參數
汽油機：本田汽油機，4.8kx/3600rpm
空載轉速：3000r/min
砂輪規格：PB400 ×32×3.2，線速度70米/秒
切軌時間：60kg/m鋼軌，90-110S
砂輪片利用率：切 43 kg/m 鋼軌，使用5-7次;
切 50 kg/m 鋼軌，使用4-5次；切60 kg/m鋼軌，使用了-5次；切7Skg/m 鋼軌，使用2-3次。
斷面質量：垂直度不大于士0.5mm，表面光潔，無燒傷。
其它：可在軌道及地面上推行。
整機質量：45kg
外形尺寸：730×400× 450mm
二、設計特點
本機切割頭圍繞兩個軸旋轉，砂輪片對鋼軌的切割方向可作隨機變化，避純了砂輪片定向切割易燒結的缺陷，砂輪片達到高質效率切軌的目的。本機可由軌頂及鋼軌;里外側三個方向切制鋼軌，銀商了的輪片利用率。本機獨特之處在于：當切軌機裝卡到鋼軌上，如果砂輪片設有對推切割面，調整微洞裝路，即使礦輪片對準切割面，不用第二次裝卡，十分方便快捷。
三、安裝方法
1.安裝砂輪片
安裝之前，應檢查砂輪片是否有裂紋，并用直尺檢查兩側面是否平整，使用表面四凸不平的砂輪片會造成切口偏斜或夾鋸現象。不能使用儲存期過長及受潮的砂輪片。
裝砂輪片時，?螺栓旋緊力要適當，過分用力易使砂輪片破裂。
2.安裝切軌機
首先將卡軌器卡到鋼軌上，拉動拔桿，使卡軌器的兩塊定位板與鋼軌頂面密貼接觸后，再用手旋緊卡緊螺釘。
四、操作方式
一.一般方式
左手拉動扳桿，使切軌機處于鋼軌上方，此時右手應握住操作桿以防砂輪片撞到鋼軌上。
首先切割軌頭及軌腹，此時應注意以下幾點。
1. ?由于新砂輪片邊緣各處同轉半徑不盡相同，所以高速旋轉中會產生跳動現象。此時右手應向上少提操作桿，使砂輪片和鋼軌輕緩按觸，隨著砂輪片的磨圓，跳動現象即可消失。
2. ?切割時，砂輪片的進給主要依靠自身重量。右手不要向下施加壓力。
3. ?左手握扳桿應不停地往復擺動，擺動頻率每分鐘 30-60 次，擺動幅度 120-200 毫米，使砂輪片在軌頭寬度范圍內來回移動。不可停留在某一處，否則易燒砂輪片。 切軌腹時擺動幅度可小一些，頻率可快一些。切完軌頂及軌腹后，右手拾起操作桿，左手握緊扳桿將切軌機拉向自身位置，切割軌底直至將鋼軌切斷。
二、用于切割焊接軌的方法
切割斷面垂直度要求較高的焊接軌，可按以下方式操作：
1. ?按一般方式切割鋼軌頭部（不切割鋼軌腹部）。
2. ?從鋼軌內側（操作者一方）切割軌底、軌腹，切透軌腹，并切過大半軌底。
3. ?將切軌機恢復至初始位置，從鋼軌外側切割剩余部分。此時，左手仍不停地扳動扳桿，不斷變換砂輪片的切割位置。
五、維修和保養
1. ??用戶在使用前按圖所示，安裝扳桿及操作桿。
2. ??卡軌器上的高速螺釘，出廠時已調整好，一般不要調整，使用中若出現切的軌斷面不垂直時可調整螺釘，但調后鎖緊。
3. B850三角帶使用初期磨耗較快，注意隨時張緊。
4. 切軌機運行累計 1000 小時，或未超過 1000小時但超過一年半時間曾未檢修應解體保養砂輪軸軸承。
六丶故障與修理
| 故障 | 原因 | 處理 |
夾卡砂輪片 | 1砂輪片表面翅曲不平造成切口明顯偏斜 2、砂輪片局部燒焦，切割能力明螶降低 3、三角帶松馳 | 換砂輪片 換砂輪片 張緊三角帶 |
砂輪片局部燒焦 | 1丶砂輪片局部過硬切割能力差 2、扳桿末擺動或擺幅太小
| 換砂輪 擺幅增大 |
斷面垂直度超限 | 1、砂輪片有面翅曲不平 2、砂輪片質量差或厚度薄。 3、切割方式待改進 | 換砂輪 換專用砂輪 采用三相切割法 |
砂輪片
局部燒焦
1、砂輪片表面翅曲不平造成
切口明顯偏斜
1. ??砂輪片局部燒焦，切割能力明顯降低
2. ??三角帶松馳
工、砂輪片局部過硬切割能力
差
2、扳桿末擺動或擺幅太小
工、砂輪片有面翅曲不平
斷面垂直 2、砂輪片質量差或厚度薄
度超限
13、切割方法待改進
張緊三角帶
擺幅加大
采用三向切割
